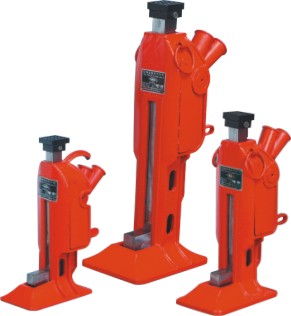

齒條式起道機
1、用途
齒條式起道機主要用于鐵路道軌鋪設和維修。在工礦企業以及橋梁架設等作業中廣泛用于提升和支撐各種重物和設備的安裝。適用于鐵路道軌的輔設、橋梁安裝、及車輛、設備、重物起重之用，具有結構簡單、使用方便、安全可靠、多機并用等優點，是一種應用較廣的起重工具。
2、工作原理
齒條式起道機是手動式起重工具種類之一，結構緊湊，合理利用搖桿擺動使齒爪上下移動，與定齒爪聯動配合，推動齒條上升或下降，起重物隨之升降。
齒條式起道機是手動式起重工具種類之一，結構緊湊，合理利用搖桿擺動使齒爪上下移動，與定齒爪聯動配合，推動齒條上升或下降，起重物隨之升降。
3、結構特點
齒條起道機由底座抬鉤、手柄壓把、棘爪、千斤、齒條、快降輪組成，其特征在于它的抬鉤與齒條構成滑動配合，手柄壓把與抬鉤鉸接，棘爪一端固定在手柄壓把上，另一端與齒條相嚙合，千斤固定在抬鉤上，齒條與底座固定聯接。它克服了原有起道機的體積大、笨重、總體超高侵限等缺點。它由底座，抬鉤，手柄壓把，棘爪，千斤，快降輪等組成。壓把手柄單程用力，它與原有技術相比，具有以下優點，體積小，重量輕，便于攜帶，全部作業過程都處于可確保行車安全狀態下。
4 齒條起道機表格參數介紹
齒條起道機由底座抬鉤、手柄壓把、棘爪、千斤、齒條、快降輪組成，其特征在于它的抬鉤與齒條構成滑動配合，手柄壓把與抬鉤鉸接，棘爪一端固定在手柄壓把上，另一端與齒條相嚙合，千斤固定在抬鉤上，齒條與底座固定聯接。它克服了原有起道機的體積大、笨重、總體超高侵限等缺點。它由底座，抬鉤，手柄壓把，棘爪，千斤，快降輪等組成。壓把手柄單程用力，它與原有技術相比，具有以下優點，體積小，重量輕，便于攜帶，全部作業過程都處于可確保行車安全狀態下。
| 型號 | QD5 | QD10 | QD15 | QD20 |
| 最大頂舉量 | 5T | 10T | 15T | 20T |
| 最大鉤舉量 | 2.5T | 5T | 7.5T | 10T |
| 起重度度 | 160mm | 180mm | 280mm | 350mm |
| 頂高 | 345mm | 410mm | 580mm | 680mm |
| 腳鉤高 | 43mm | 45mm | 60mm | 75mm |
1.提升――齒條起道機應平穩放妥，用長度1.5米鋼質鋼桿插入搖桿孔內，上下往復扳動到需要的提升高度為止。
2.緩降――把慢降控制手柄向上扳到制動位置將杠桿上下扳動，每往復一次即下降一牙。
3.急降――抽出杠桿，齒條起道機用杠桿垂直撞擊速降腳板尾面，就能一次降落到起點位置
4.滑動部位要經常潤滑，發現零件損壞及時更換。
